Тандыр порядовка: пошаговая кладка кирпичного тандыра

Что даёт порядовка тандыра и как ею пользоваться

Порядовка — это чертёж кладки, разложенный по рядам. На каждом листе показано, как лежит кирпич в конкретном ряду, где идёт перевязка, где остаются каналы и проёмы. Без такой раскладки кирпичный тандыр почти всегда выходит кривым в куполе и слабым в основании. С ней работа превращается в простую последовательность, где каждый ряд проверяется по месту, а не по памяти.

Я кладу тандыры больше пятнадцати лет и до сих пор начинаю с распечатанной порядовки, а не с мастерка. Причина простая. Круглая форма не прощает ошибку в полкирпича, потому что она копится и к десятому ряду уводит стенку на два сантиметра. Порядовка снимает этот риск заранее.

Пользоваться ей нужно так. Сначала прочитать все ряды целиком, от основания до горловины, чтобы понять логику сужения. Потом посчитать кирпич по спецификации и докупить запас на подрезку. И только затем выкладывать первый ряд насухо, без раствора, сверяя каждый кирпич с листом.

Порядовка нужна не для красоты чертежа. Она нужна, чтобы в день кладки вы не думали, а просто повторяли.

Что в порядовке читают в первую очередь

• внутренний диаметр камеры и его изменение по высоте
• количество кирпичей в ряду и способ их постановки
• места перевязки и смещение швов относительно нижнего ряда
• расположение поддувала и его размеры в свету
• начало сужения купола и шаг наклона
• толщину шва, на которую рассчитан весь проект

Виды порядовок кирпичного тандыра

Порядовки различаются не по сложности рисунка, а по задаче. Отдельный тандыр, тандыр в комплексе с мангалом, тандыр с печью под казан и пристенная компоновка требуют разных решений по основанию, по толщине стен и по отводу дыма. Выбирать нужно до заливки фундамента, потому что переделать площадку потом невозможно.

Круглый тандыр — базовый вариант. Диаметр камеры обычно от 500 до 700 мм, высота от 1000 до 1200 мм, стенка в полкирпича с наружным обжимом. Такой тандыр греется быстрее всего и держит температуру ровно по всей окружности.

Комплекс с мангалом сложнее. Там появляется общая плита основания, рабочая поверхность между зонами и дымосборник над жаровней. Если вы планируете такую связку, заранее подберите мангалы и гриль-оборудование под нужный размер жаровни, иначе проём придётся подгонять по месту. Дымовую часть считают отдельно, и готовые дымоходы нередко выходят аккуратнее кирпичной трубы на той же площадке.

Вариант с печью под казан добавляет третий модуль с отдельной топкой и посадочным кольцом. Пристенная компоновка экономит до метра площади, но требует противопожарной отсечки и отступа от стены постройки.

Как не ошибиться с выбором

1. Определите, что готовите чаще — лепёшки и мясо на шампурах или плов в казане.
2. Измерьте площадку с учётом проходов не менее 80 см вокруг рабочей зоны.
3. Проверьте направление ветра, чтобы дым не шёл к дому.
4. Посчитайте бюджет по кирпичу, а не по количеству модулей.

Преимущества круглого тандыра из кирпича

Круг работает лучше любой другой формы по физике. Тепло отражается от стенок к центру камеры и распределяется равномерно, без холодных углов. Лепёшка на стенке пропекается с одной попытки, мясо на шампурах не требует переворачивания.

Кирпичная кладка даёт то, чего не даёт тонкостенная керамика. Масса держит жар часами, и после одной закладки дров вы успеваете приготовить три-четыре смены продуктов. Принцип тот же, что у печей для дома, где толстая стенка отдаёт тепло медленно и ровно.

• равномерный прогрев по всей окружности камеры
• теплоёмкость кладки от трёх до шести часов рабочей температуры
• ремонтопригодность, потому что треснувший кирпич меняется поштучно
• стойкость к морозу при правильной гидроизоляции основания
• возможность встроить тандыр в уже существующий комплекс

Глиняный тандыр покупают. Кирпичный строят под себя, и он живёт столько, сколько живёт фундамент под ним.

Состав проекта и характеристики

Нормальная порядовка — это не одна картинка, а набор документов. Если вам продают три листа без спецификации и разрезов, работать по ним получится только с опытом. Полный комплект закрывает все вопросы, которые возникают на площадке.

Чертежи, разрезы и схема кладки по рядам

В комплекте должны быть вид сверху на каждый ряд, два вертикальных разреза и узел горловины. Разрезы показывают высоту поддувала и точку, с которой начинается наклон кирпича внутрь. Без них купол собирают наугад.

Спецификация материалов и расчёт кирпича

Спецификация считает кирпич по маркам отдельно. Шамотный идёт на камеру, керамический полнотелый на внешнюю обкладку, раствор разный для каждой части. Запас на подрезку берут не меньше десяти процентов, в круглой кладке клиновой кирпич расходуется заметно быстрее расчёта.

Размеры камеры и нагрузка на основание

Ключевые цифры — внутренний диаметр, полная высота, толщина стенки и объём камеры. Для диаметра 600 мм и высоты 1100 мм рабочий объём составляет около 310 литров, а вес готовой конструкции доходит до 1,2 тонны без облицовки. Это нагрузка, под которую нужна армированная плита, а не песчаная подушка.

Подготовка к кладке

Половина брака в кирпичном тандыре появляется до первого ряда. Кривое основание, сырой кирпич, неразмеченный центр — всё это потом вылезает в куполе. Подготовку я делаю за два дня и ни один пункт не сокращаю.

Фундамент и гидроизоляция

Под круглый тандыр нужна монолитная плита толщиной от 200 мм с армированием сеткой 10 мм в два слоя. Размер плиты берут на 150 мм больше диаметра кладки в каждую сторону. Заглубление зависит от грунта, на пучинистом выходят на 500-600 мм с песчано-гравийной подушкой 200 мм.

Плита должна выстояться не меньше трёх недель. По верху стелют два слоя рубероида или гидроизол на битумной мастике. Это не формальность. Кирпич тянет влагу из бетона капиллярно, и за одну зиму нижние ряды разрушаются по шву.

• уровень плиты проверяют по двум диагоналям, допуск не больше 3 мм на метр
• вывод плиты над землёй от 100 мм, иначе брызги от дождя будут мочить кладку
• отмостку или площадку делают с уклоном от тандыра
• если тандыр в комплексе, плита должна быть общей, без швов между модулями

Выбор кирпича и шамотной смеси

На камеру идёт только шамотный кирпич ША-8 или ША-5. Красный полнотелый ставят на внешнюю обкладку и основание, его марка от М150. Силикатный и любой пустотелый кирпич в тандыре недопустим, он лопается на третьей топке.

Шамотный кирпич перед кладкой не замачивают, его только обметают от пыли. Красный, наоборот, окунают в воду на пятнадцать секунд, иначе он вытянет влагу из раствора раньше схватывания.

Шаблон окружности и разметка

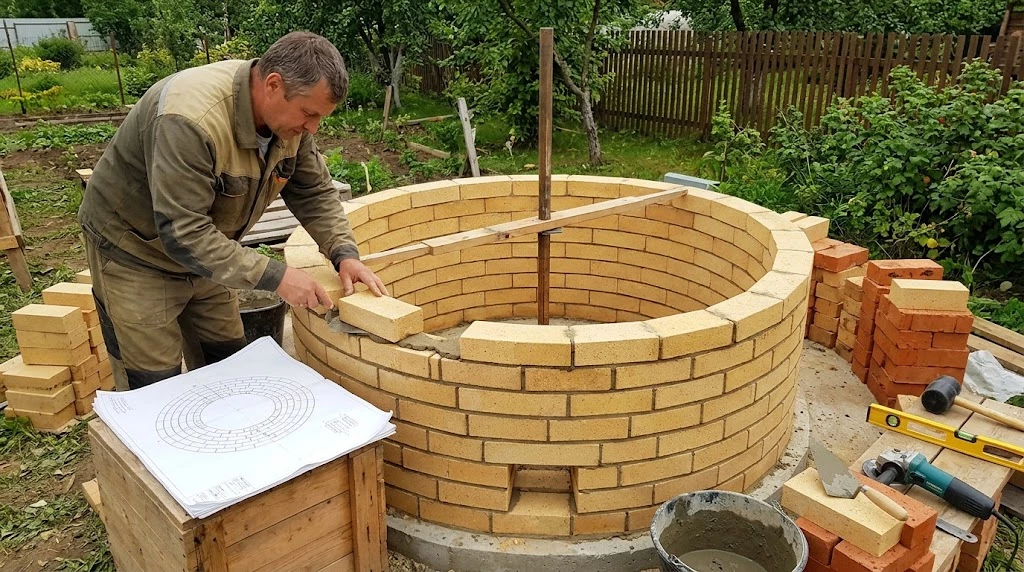

Круг без шаблона не выложить. Я делаю простой кондуктор из куска арматуры, вбитого в центр плиты, и планки с двумя отметками по внутреннему и внешнему радиусу. Планка вращается вокруг оси и задаёт каждый кирпич ряда.

Второй вариант точнее. Из фанеры вырезают два диска по внутреннему диаметру камеры, ставят их на стойку в центре и кладут кирпич вплотную. Такой шаблон нужен тем, кто кладёт тандыр впервые.

Центр отмечают один раз и не сбивают до последнего ряда. Потеряли ось — потеряли круг.

Инструмент и замес раствора

1. Болгарка 230 мм с алмазным диском по камню для подрезки клина.
2. Мастерок узкий, под шов 3 мм, широкий для цоколя.
3. Уровень 600 мм, уровень 1500 мм, отвес.
4. Резиновая киянка и расшивка полукруглая.
5. Ведро, миксер на перфораторе, корыто на 40 литров.

Мертель замешивают порциями на час работы, не больше. Консистенция густой сметаны, когда кирпич садится под своим весом на два миллиметра и встаёт. Глино-песчаный раствор готовят в пропорции от 1 к 2 до 1 к 4 по жирности глины, пробу делают жгутом на излом.

Кладка тандыра по рядам

Дальше работа идёт строго по листам порядовки. Один ряд за раз, с проверкой радиуса и горизонта. За день я кладу шесть-восемь рядов шамота, больше не стоит, нижние швы должны набрать прочность.

Нижние ряды и поддувало

Первый ряд выкладывают насухо и обводят мелом по контуру. Затем снимают, стелют раствор и ставят кирпич по разметке. Ряды с первого по третий идут сплошные, с полной перевязкой на полкирпича.

Поддувало закладывают в четвёртом ряду. Проём в свету 120 на 140 мм, выведен в сторону, противоположную горловине по розе ветров. Сверху проём перекрывают кирпичом на ребро или ставят чугунную дверку с зольником, логика та же, что в чугунных печах, где литьё держит прямой контакт с углями.

Под камерой оставляют колосниковую решётку или кладут подовый кирпич с зазорами 15 мм. Второй вариант проще и лучше держит жар, но чистить его дольше.

Сужение стен и формирование купола

Сужение начинают после того, как прямая часть набрала высоту 600-700 мм. Это примерно восьмой или девятый ряд при стандартной порядовке. Каждый следующий ряд смещают внутрь на 20-25 мм и подрезают кирпич по внутренней грани на клин.

Угол наклона нарастает плавно. Если взять сразу 40 мм на ряд, кладка пойдёт волной и верхние ряды придётся разбирать. Наклон контролируют не на глаз, а по шаблону из профиля, выгнутого по проектной кривой.

• внутренний радиус проверяют планкой от оси после каждого ряда
• шов на внутренней грани не должен раскрываться больше 5 мм
• клиновую подрезку делают сухим резом, с примеркой каждого кирпича
• на время набора прочности купол подпирают распорками изнутри
• между сменой рядов в зоне сужения дают выдержку не меньше восьми часов

Горловина, крышка, шанцы

Горловину выводят диаметром 300-350 мм. Меньше делать нет смысла, казан и лепёшки через узкое горло не проходят. Последние два ряда кладут с минимальным шагом сужения, по 10 мм, и завершают кольцом из подрезанного шамота.

Верх горловины стягивают металлическим обручем из полосы 40 на 4 мм. Обруч садят по горячей посадке или через регулировочный болт, с зазором на тепловое расширение 3 мм. Без него кольцо расходится за два сезона.

Крышку делают двойную. Нижняя деревянная из лиственных пород толщиной 40 мм ложится в четверть горловины, верхняя металлическая прикрывает её сверху. Шанцы, то есть вентиляционные пустоты между камерой и внешней обкладкой, оставляют шириной 30-40 мм по всей высоте. Они работают как воздушный зазор и снимают распор при расширении шамота.

Облицовка тандыра и мангала кирпичом

Облицовку ведут только после того, как камера полностью сложена и выдержана трое суток. Внешняя обкладка не связана с шамотом жёстко, между ними остаётся воздушный зазор. Любая перевязка шамота с керамикой в одном шве рвёт кладку в первый же сезон, потому что материалы расширяются по-разному.

Наружный ряд кладут из полнотелого керамического кирпича по тому же шаблону радиуса. Шов 8-10 мм, расшивка полукруглая, чтобы вода не задерживалась на полке. В комплексе с мангалом облицовку обоих модулей делают одновременно, иначе рисунок шва не сойдётся на стыке.

• зазор между камерой и обкладкой от 30 мм, заполнять его чем-либо не нужно
• вверху и внизу зазора оставляют продухи по 20 мм для циркуляции
• базальтовый картон кладут только на узлах примыкания плит и столешниц
• облицовку не доводят вплотную к обручу горловины, оставляют 10 мм
• цоколь выкладывают с выносом 20-30 мм, он работает как капельник

Расшивать швы нужно по свежему раствору, через полтора-два часа после кладки ряда. Высохший шов уже не уплотнить, и через год он начнёт крошиться от воды.

Чем не стоит облицовывать

Плитка на цементном клее на горячей зоне отходит за один сезон. Декоративный камень на фасаде тандыра держится, но только выше зоны нагрева и на термостойком составе. Штукатурка по кладке дает трещины по швам, её применяют лишь на цоколе.

Сушка кладки и первая топка

Это этап, который чаще всего портят спешкой. Свежая кладка содержит много свободной воды, и быстрый нагрев превращает её в пар внутри шва. Пар рвёт раствор изнутри, трещины появляются там, где кладка была идеальной.

Естественная сушка идёт от семи до четырнадцати дней при открытой горловине и открытом поддувале. В сырую погоду срок увеличивают. Только после этого начинают протопки малым огнём, по той же логике, что применяют при вводе в работу отопительных печей, где режим разогрева расписан по дням.

Мелкая сетка трещин на шамоте в первые топки — нормальное явление, она не раскрывается дальше. Тревожный признак другой. Если трещина идёт вертикально через несколько рядов и расходится больше миллиметра, значит нарушена геометрия или зазор между камерой и обкладкой.

Тандыр сушат неделю, а служит он тридцать лет. Это самая выгодная неделя из всей стройки.

Частые ошибки при кладке по порядовке

Ошибки повторяются из года в год, и почти все они видны уже на этапе чертежа. Разбираю те, с которыми приезжаю на переделку чаще всего.

1. Жёсткая перевязка шамота с керамикой. Камера и обкладка должны работать независимо.
2. Толстый шов в шамоте. Свыше 5 мм раствор выгорает и шов превращается в пустоту.
3. Поддувало без возможности закрыть. Тандыр не держит жар, дрова прогорают вдвое быстрее.
4. Резкое сужение купола. Наклон больше 25 мм на ряд ведёт кладку волной.
5. Фундамент без армирования. Трещина по основанию раскрывает всю конструкцию.
6. Отсутствие гидроизоляции по плите. Нижние ряды разрушаются за первую зимовку.
7. Узкая горловина меньше 280 мм. Пользоваться тандыром неудобно, казан не входит.
8. Первая топка на полную закладку. Самая дорогая ошибка из списка.

Что проверить до начала работ

Сверьте спецификацию с реальным кирпичом, который привезли. Марка и габарит шамота должны совпадать с проектом до миллиметра, иначе вся раскладка ряда поедет. Проверьте горизонт плиты повторно, перед первым рядом, а не после заливки.

Индивидуальная порядовка: когда нужна и как заказать

Типовая порядовка закрывает большинство задач. Индивидуальная нужна там, где площадка или сценарий готовки выходят за стандарт.

• нестандартная площадь или сложная форма зоны отдыха
• пристенная установка с ограничением по отступам
• встройка тандыра в уже существующий комплекс
• объединение тандыра с мангалом, казаном и мойкой в одной линии
• нетиповой диаметр камеры под конкретную посуду

Для расчёта проектировщику нужны размеры площадки с привязками к постройкам, фотографии места, тип грунта, роза ветров и список того, что вы готовите. Срок разработки обычно от трёх до десяти рабочих дней. На выходе получаете полный комплект рядов, разрезы, спецификацию и, при необходимости, объёмную модель.

Отдельно обсудите с автором проекта толщину шва, под которую сделан расчёт, и наличие узла горловины. Эти два момента определяют, сможет ли по порядовке работать человек без печного опыта.

Хорошая порядовка стоит дешевле одного дня переделки. Считайте её первым кирпичом в кладке.
