Установка дымохода на крыше: от расчёта до монтажа

Что учитывать перед установкой дымохода на крыше

За тридцать лет работы я видел десятки дымоходов, которые ставили красиво, а топить через них было нельзя. Проблема почти всегда одна — решение о месте и конструкции принимали на глаз, без расчёта. Крыша не терпит такого подхода, потому что ошибка в проходном узле проявляется не сразу, а через один-два отопительных сезона, когда начинает течь кровля или пропадает тяга.

Прежде чем резать кровельный пирог, нужно понять три вещи: где именно пройдёт труба, какой она будет по сечению и высоте, и из какого материала её собирать. Эти решения связаны между собой, и менять одно без пересмотра остальных не получится.

Выбор места выхода трубы

Самое надёжное место для прохода трубы через крышу — это конёк или зона рядом с ним. Чем ближе выход к коньку, тем проще обеспечить нормативную высоту трубы без лишних метров металла и дополнительных растяжек. Но на практике расположение печи в доме редко совпадает с расположением конька, поэтому приходится искать компромисс.

При выборе точки выхода я ориентируюсь на несколько условий:

• труба не должна проходить через стропильную ногу или мауэрлат без усиления конструкции;
• расстояние от трубы до ближайших горючих элементов крыши должно соответствовать нормативу, а не визуальному ощущению безопасности;
• место выхода не должно попадать в ендову или другую зону естественного стока воды;
• доступ к узлу для будущего обслуживания должен быть физически возможен, иначе через пару лет его просто некому будет осматривать.

Отдельно скажу про сложные крыши с переломами и мансардными окнами. Там часто приходится смещать печь на этапе проектирования дома именно под дымоход, а не наоборот. Переделывать расположение трубы после того, как кровля уже закрыта, выходит в разы дороже, чем просчитать это заранее.

Требования пожарной безопасности

Пожарные нормы для дымохода не статья для галочки, а свод правил, выведенных из реальных пожаров. Я лично разбирал два случая возгорания кровли, и оба раза причина была одна — экономия на разделке и утеплителе возле трубы.

Расстояние от наружной стенки дымохода до стропил и обшивки из горючих материалов должно быть не менее 130 мм при наличии теплоизоляции дымохода и не менее 250 мм без неё. Эти цифры взяты из СП 7.13130 и не подлежат произвольному сокращению.

Кроме расстояний важна термостойкость материалов в зоне прохода. Утеплитель кровельного пирога рядом с трубой должен быть негорючим, а не просто тем, что осталось после утепления скатов. То же касается гидро- и пароизоляционных плёнок — обычная плёнка плавится при контакте с горячим металлом и теряет герметичность задолго до видимых признаков повреждения.

Расчёт размеров дымохода

Размер дымохода определяет не декоративное предпочтение, а мощность и тип отопительного прибора. Ошибка в диаметре или высоте оборачивается либо слабой тягой и обратным ходом дыма в помещение, либо избыточной тягой, которая выдувает тепло и ускоряет прогорание топки.

Диаметр

Диаметр дымохода подбирают по сечению выходного патрубка печи или котла, и уменьшать его нельзя никогда, даже на один типоразмер. Увеличение возможно, но обычно нецелесообразно, потому что избыточное сечение снижает скорость газов и способствует образованию конденсата.

Для банных печей с их резкими перепадами температуры при протопке я всегда советую смотреть паспорт конкретной модели, а не ориентироваться на усреднённые таблицы. Производители печей для бани указывают точный диаметр выходного патрубка, и отклонение от него нарушает работу всей системы.

Высота

Высота дымохода определяет тягу, и здесь работает не только абсолютная цифра, но и расположение трубы относительно конька и соседних построек. Общее правило такое: труба должна подниматься выше конька крыши не менее чем на 500 мм, если выход расположен в пределах 1,5 метра от конька.

Если выход дальше от конька, то действует другое соотношение. Труба не должна попадать в так называемую зону ветрового подпора, которую условно описывают углом 10 градусов от линии конька. Проще говоря, чем дальше труба от самой высокой точки крыши, тем выше её нужно поднимать, чтобы избежать завихрений воздуха, глушащих тягу.

Минимальная суммарная высота дымохода от колосника печи до устья трубы обычно составляет не менее 5 метров — это требование из паспортов большинства отопительных приборов и строительных норм одновременно. Для каминов этот показатель может быть выше из-за открытой топки и большего объёма воздуха, который нужно вывести без обратного задувания.

Выбор труб и материалов

Материал дымохода выбирают не по цене за погонный метр, а по совокупности трёх параметров: температуре отходящих газов, виду топлива и условиям эксплуатации на конкретной крыше. Экономия на этом этапе почти всегда возвращается ремонтом в первый же сезон.

На практике для вывода через крышу чаще всего используют три варианта.

• Сэндвич-трубы из нержавеющей стали с утеплителем — универсальное решение для большинства печей и каминов, устойчивое к перепадам температуры и конденсату.
• Керамические дымоходы — долговечны, но тяжелы и требуют отдельного фундамента, поэтому для вывода через крышу существующего дома используются редко.
• Одностенные стальные трубы — применяются только внутри помещения до прохода через кровельный пирог, снаружи их не оставляют из-за риска промерзания и конденсата.

Толщина стали внутреннего контура сэндвич-трубы для твёрдотопливных приборов должна быть не менее 0,5 мм, а для котлов длительного горения иногда требуется 0,8 мм из-за более агрессивного состава дымовых газов. Марку стали для внутреннего слоя лучше брать жаростойкую, AISI 439 или 430, а не обычную пищевую нержавейку — она быстро прогорает на стыках.

Инструменты для монтажа

Монтаж дымохода через крышу требует стандартного кровельного и слесарного набора, но несколько позиций обязательны именно для работы с проходным узлом. Без них точность разметки и герметичность стыков оказываются под вопросом.

• болгарка с отрезным и зачистным кругом по металлу;
• шуруповёрт и набор бит под кровельный и листовой крепёж;
• уровень строительный и отвес для контроля вертикали трубы;
• рулетка, угольник и маркер для разметки проёма;
• нож для резки гидро- и пароизоляционных плёнок;
• герметик силиконовый термостойкий и монтажный пистолет;
• заклёпочник, если узел собирается на заклёпках, а не только на хомутах;
• лестница-стремянка и страховочная система для работы на скате.

Отдельно скажу про страховку. Крыша с углом наклона выше 20 градусов требует привязки монтажника к коньку или к специально закреплённой точке, и это не формальность для отчёта, а условие, которое реально спасает человека при потере опоры.

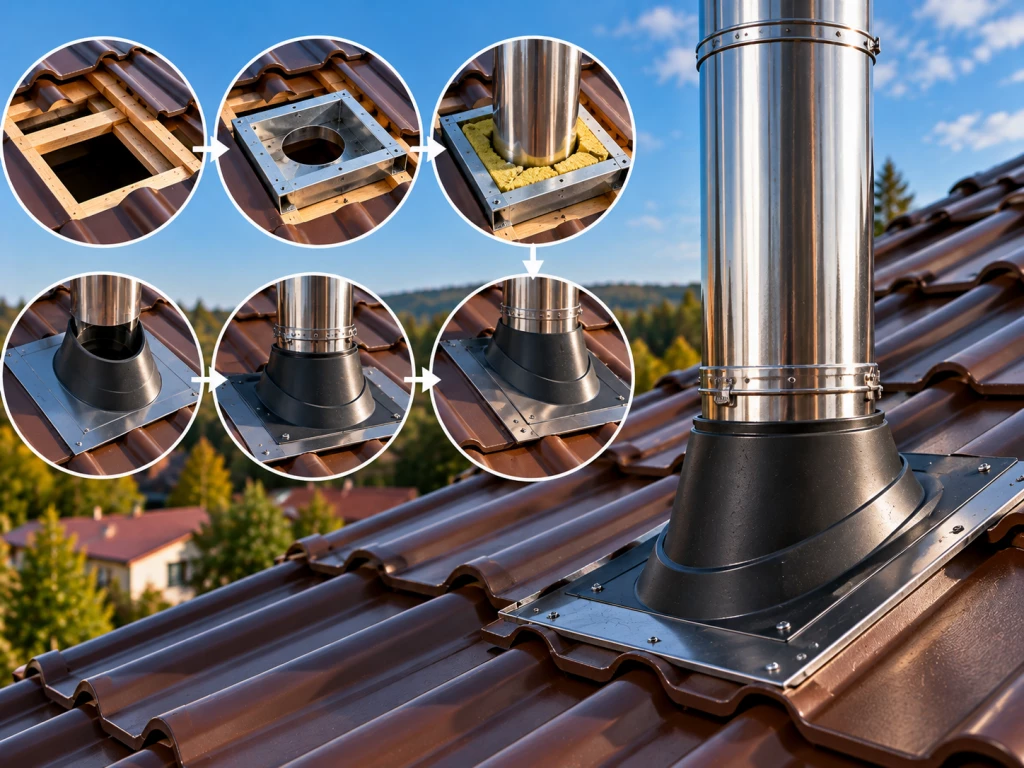

Устройство проходного узла через кровлю

Проходной узел — это место, где кровельный пирог и дымоход физически пересекаются, и именно здесь концентрируются все риски протечки и возгорания. Конструктивно узел состоит из нескольких слоёв, каждый из которых решает свою задачу.

Короб обычно собирают из негорючего листового материала, например из металла с теплоизоляционным наполнителем, и крепят к стропильной системе до того, как труба проходит сквозь кровлю. Это принципиальный момент — сначала готовят проём и короб, потом заводят трубу, а не наоборот.

Проходной узел проектируется под конкретный угол наклона крыши. Готовые проходки, рассчитанные на угол 30–45 градусов, нельзя без потери герметичности ставить на крышу с другим наклоном — геометрия примыкания к кровельному материалу просто не совпадёт.

Особенности монтажа для разных типов кровли

Общий принцип узла одинаков для любой крыши, но конкретные приёмы герметизации и крепления меняются в зависимости от кровельного покрытия. Я видел много случаев, когда мастер ставил проходку для профнастила на мягкую кровлю и потом удивлялся течи — физика стыка там просто другая.

Металлочерепица и профнастил

На профилированных покрытиях главная сложность — волна. Проходной элемент должен повторять профиль листа, иначе под нижней кромкой фартука образуется зазор, в который задувает снег и дождь. Для этого используют мастер-флеш — резиновую или силиконовую проходку с юбкой, растягивающейся по форме трубы, либо фасонные металлические элементы, изготовленные под конкретный профиль листа.

Крепление фартука к волне листа выполняют саморезами с прокладкой из EPDM-резины в каждой точке крепления, с шагом не более 200–250 мм по периметру.

Мягкая кровля

На битумной черепице и других рулонных материалах узел собирают иначе: сначала формируют примыкание из того же кровельного материала или специальной самоклеящейся ленты, и только затем ставят декоративный окапник сверху. Здесь важна последовательность слоёв — вода должна стекать по кровле поверх всех примыканий, а не затекать под них.

Ондулин

Ондулин как лёгкий битумный материал плохо держит жёсткое крепление в точке контакта с металлической трубой, поэтому для него чаще используют проходные элементы с эластичным основанием и дополнительным слоем подкладочного ковра вокруг проёма. Без этого слоя волнистый лист со временем продавливается под давлением снега у основания трубы.

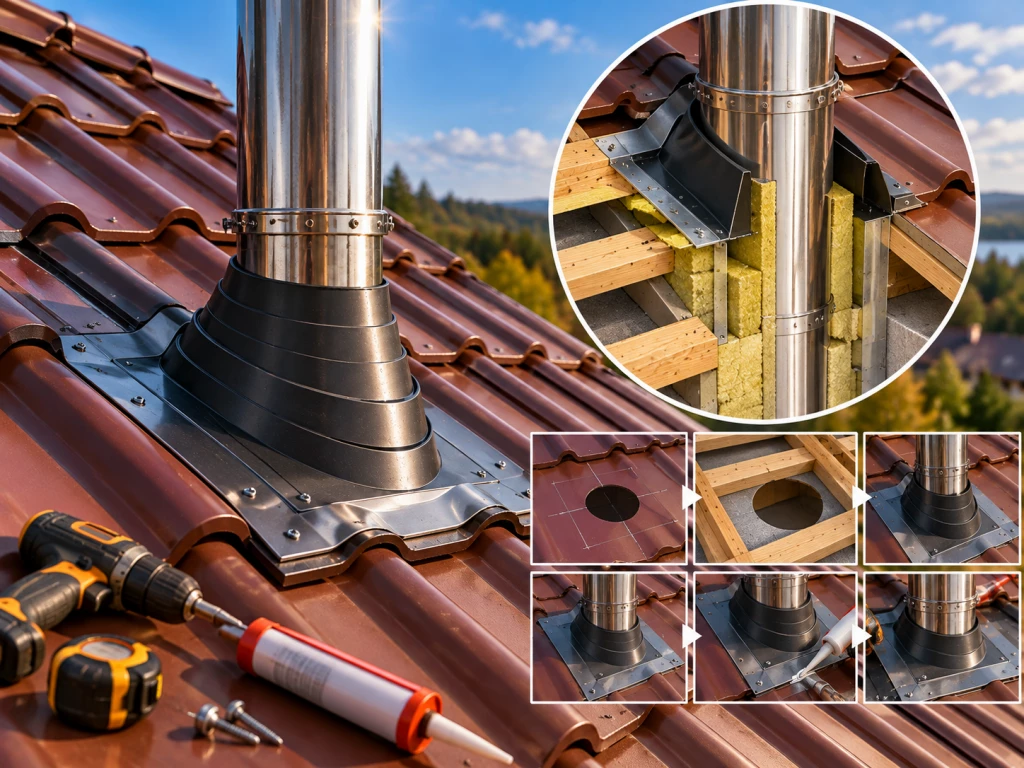

Герметизация узла и защита от протечек

Герметизация — не финальный штрих, а отдельная инженерная задача, потому что место выхода трубы работает в режиме постоянного температурного расширения и сжатия. Жёсткий герметик, нанесённый без запаса на подвижность, трескается уже через один сезон.

Правильная защита от протечек строится на трёх принципах:

1. вода должна отводиться от трубы самотёком за счёт конструкции окапника, а не задерживаться герметиком;
2. все эластичные элементы примыкания рассчитаны на температуру до 150–200 градусов и не теряют форму при нагреве трубы;
3. нижний слой гидроизоляции заводится под кровельный материал, а не укладывается поверх него, чтобы вода при любом раскладе уходила наружу, а не внутрь пирога.

Для труб из каталога дымоходов производители часто комплектуют проходной узел готовым набором уплотнителей под конкретный диаметр, и использовать такой набор надёжнее, чем собирать герметизацию из подручных материалов.

Пошаговая инструкция установки дымохода на крыше

Когда расчёты сделаны, материалы выбраны и проходной узел продуман, монтаж превращается в последовательность понятных операций. Нарушение порядка этих шагов — самая частая причина переделок.

1. Разметка точки выхода трубы на кровле с проверкой совпадения с осью патрубка печи внутри дома.
2. Устройство проёма в кровельном пироге с временным усилением стропил, если труба проходит рядом с ними.
3. Монтаж проходного короба и укладка негорючего утеплителя в разделке.
4. Установка внутреннего фартука и восстановление пароизоляции вокруг короба.
5. Сборка дымохода внутри помещения от печи до уровня кровли с проверкой каждого стыка.
6. Вывод трубы через короб наружу и монтаж наружной кровельной проходки.
7. Установка окапника и верхнего зонта или дефлектора.
8. Сборка оставшейся высоты трубы снаружи с креплением к несущим элементам крыши.

Каждый сэндвич-модуль соединяют по правилу конденсата или по правилу дыма в зависимости от расположения относительно печи — внутри помещения конденсат должен стекать внутрь трубы, а не на пол, поэтому направление раструбов меняется на переходе через кровлю. Эту деталь часто путают, и тогда через полгода на потолке появляются тёмные потёки.

Фиксация трубы растяжками

Свободно стоящая труба высотой более полутора метров над кровлей раскачивается на ветру, и со временем это разбивает хомуты и ослабляет стыки. Растяжки убирают эту нагрузку, передавая её на кровельную конструкцию.

Классическая схема растяжек выглядит так:

• три или четыре троса расходятся от верхней части трубы под углом примерно 45 градусов к скату;
• крепление к кровле выполняется через анкерные крюки, заведённые в стропильную систему, а не просто в кровельный материал;
• натяжение регулируется талрепами и проверяется после первого сезона, потому что металл трубы и древесина стропил по-разному реагируют на влажность и температуру;
• трос подбирают из нержавеющей стали, чтобы избежать коррозии и ржавых потёков на кровле.

Растяжки ставят не для красоты и не для галочки, а потому что высокая труба работает как парус. Без фиксации она рано или поздно начинает люфтить в месте выхода из проходного узла, и первой страдает именно герметизация, а не сама труба.

Проверка и первый запуск после монтажа

После сборки, прежде чем топить в полную силу, узел обязательно проверяют вхолодную. Это недорогая по времени процедура, которая экономит нервы на весь следующий сезон.

Порядок проверки такой:

1. контроль вертикали трубы отвесом или уровнем по всей высоте;
2. визуальный осмотр всех стыков и фартуков на предмет щелей и перекосов;
3. проверка тяги зажжённой свечой или листом бумаги у топочной дверцы при открытой заслонке;
4. первая топка небольшим объёмом сухого топлива с постепенным наращиванием температуры, чтобы прогреть систему без термического удара;
5. повторный осмотр узла прохода через несколько часов после топки, когда металл максимально расширился.

Если на этом этапе чувствуется запах дыма в помещении или заметна конденсация на наружной части трубы в первые минуты топки, узел нужно пересмотреть, не дожидаясь зимы.

Ошибки при установке дымохода и как их избежать

Большинство проблем с дымоходами на крыше повторяются из объекта в объект, и почти все они связаны не с нехваткой материалов, а с нарушением последовательности или норм на этапе монтажа.

Отдельно отмечу ошибку, которую допускают даже опытные бригады — монтаж проходного узла без учёта направления стока воды на конкретном скате. Узел может быть герметичен сам по себе, но если выше по скату собирается снеговой мешок, вода найдёт щель, которой официально не существует.

Установка своими руками или с привлечением специалистов

Собрать дымоход на крыше самостоятельно реально, если есть опыт работы на высоте, понимание кровельного пирога и аккуратность в расчётах. Простые случаи — печь без мансарды, прямой скат, стандартная металлочерепица — часто под силу хозяину дома.

Пригласить специалиста стоит в ситуациях, где ошибка стоит дорого:

• сложная геометрия крыши с переломами, ендовами или мансардными окнами рядом с трубой;
• высота дымохода, требующая расчёта ветровых нагрузок и усиленных растяжек;
• монтаж на уже готовую крышу, где придётся вскрывать и восстанавливать кровельный пирог без повреждения остальной конструкции;
• установка дымохода для мощного твёрдотопливного котла или банной печи с высокой температурой отходящих газов.

Экономия на монтаже узла через крышу редко оправдывает себя, потому что переделка после протечки или пожара обходится в разы дороже первоначальной работы специалиста.

Частые вопросы

Можно ли выводить дымоход через скат, а не через конёк?

Можно, но при этом нужно пересчитывать высоту трубы с учётом удаления от конька и ветрового подпора — ближе к коньку требования мягче, дальше жёстче.

Как часто нужно проверять растяжки и узел прохода?

Растяжки и герметизацию осматривают не реже одного раза в год, лучше перед началом отопительного сезона, когда ещё можно спокойно устранить мелкие дефекты.

Нужна ли изоляция трубы на участке над крышей?

Да, участок дымохода снаружи здания обязательно изолируют сэндвич-конструкцией, иначе на нём образуется конденсат, который стекает обратно к печи и разрушает металл.

Что делать, если после монтажа появился запах дыма в доме?

Нужно проверить герметичность всех соединений и направление раструбов труб, а также убедиться, что высота и диаметр дымохода соответствуют паспорту отопительного прибора.

Дымоход на крыше не прощает приблизительности. Но если расчёт сделан точно, узел собран по правилам, а материалы подобраны под конкретную кровлю, эта конструкция служит десятилетиями без единой протечки и без единого дня с плохой тягой.
