Дымоходная система «УНИВЕРСАЛ»: Трехслойная модульная конструкция
Система «УНИВЕРСАЛ» представляет собой высокотехнологичное решение, состоящее из трех функциональных слоев, которые обеспечивают независимое расширение элементов и общую статическую устойчивость конструкции:
- Внутренний контур: Керамические трубы высотой 330 мм.
- Изоляционный слой: Цилиндры из негорючего материала (высота 330 мм).
- Внешняя оболочка: Легкие керамзитобетонные блоки размером 380x380x240 мм.

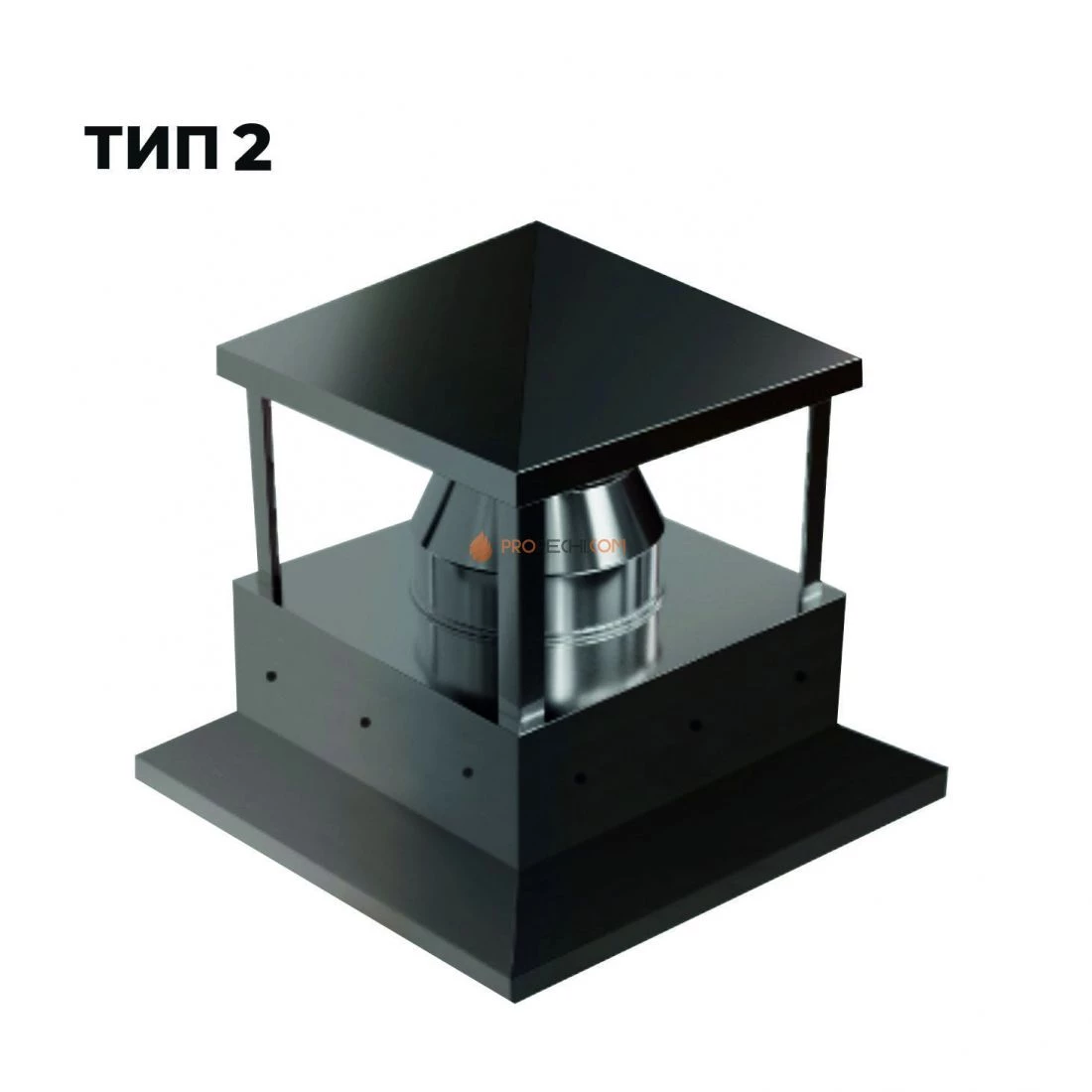

Завершающий элемент (Верхний комплект ТИП 2)
Готовое решение из коррозионностойкой стали, защищенное термостойким порошковым напылением в цвете «Серый муар» (RAL 7024). Конструкция включает капельник для отвода влаги и поставляется в наборе с необходимым крепежом.
Базовая комплектация (на высоту 3 п.м.)
В стандартный комплект поставки для основания и первых трех метров дымохода включены:
- Набор труб, блоков и изоляции для возведения ствола высотой 3 метра.
- Основание с интегрированным конденсатоотводчиком.
- Тройник для осмотра (ревизии) с затвором и дверцей.
- Тройник для подключения потребителя.
- Выбранный тип верхнего комплекта.
- Вентиляционная решетка для проветривания теплоизоляционного слоя.
- Специализированный кислотостойкий клей для монтажа керамики.
- Фронтальная панель с набором фиксирующих уголков.
- Монтажный комплект: шаблон и подробная инструкция по установке (включая руководство по заливке опорной плиты).
Технические компоненты системы
Керамические трубы и тройники
Внутренний ствол собирается из сертифицированных труб с рабочей температурой до 600°C.
- Материал: Уникальный состав делает керамику одновременно невосприимчивой к воздействию агрессивных кислот и резким перепадам температур (жаропрочность).
- Соединение: Профилированные торцы типа «шип-паз» в сочетании с герметизирующей пастой обеспечивают полную газоплотность системы.
- Тройники: Элементы подключения высотой 660 мм доступны в вариантах с углом 45° или 90°.
Дверца прочистки и система ревизии
Съемная дверца из оцинкованной стали спроектирована с учетом максимальной безопасности и удобства:
- Оснащена негорючим утеплителем, благодаря чему внешняя поверхность остается прохладной.
- Пружинный зажим гарантирует плотную фиксацию затвора.
- Предусмотрен замок с ключом для защиты от случайного открытия детьми.
Теплоизоляция и внешние блоки
- Изоляционные цилиндры: Выполнены из материала класса НГ плотностью 120 кг/м³. Вертикальный нахлест исключает образование «мостиков холода».
- Керамзитобетонные оболочки: Блоки имеют 4 канала для армирования и 4 выделенных канала для постоянной циркуляции воздуха по всей высоте дымохода.
Ключевые преимущества
Трехслойная архитектура позволяет керамическому сердечнику свободно расширяться, не передавая нагрузку на наружные блоки. Наличие вентиляционных каналов предотвращает перегрев внешней поверхности, сохраняя при этом оптимальную тягу за счет качественной теплоизоляции.
Универсальность: Благодаря кислотостойкости и жаропрочности керамики, система подходит для любых видов топлива (газ, дизель, дрова, уголь) и работает как в сухом, так и в режиме интенсивного образования конденсата. Герметичность соединений подтверждена соответствием стандарту DIN EN 13063.
